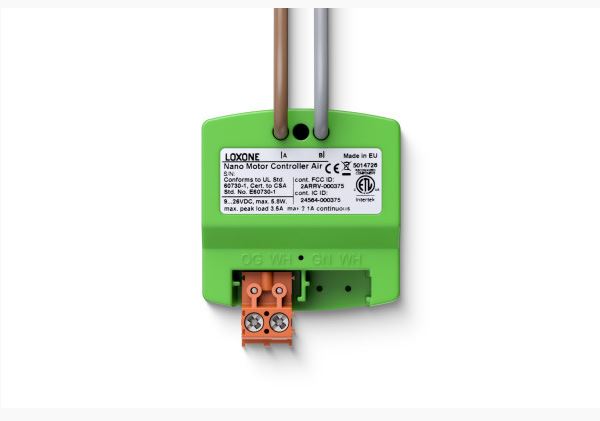

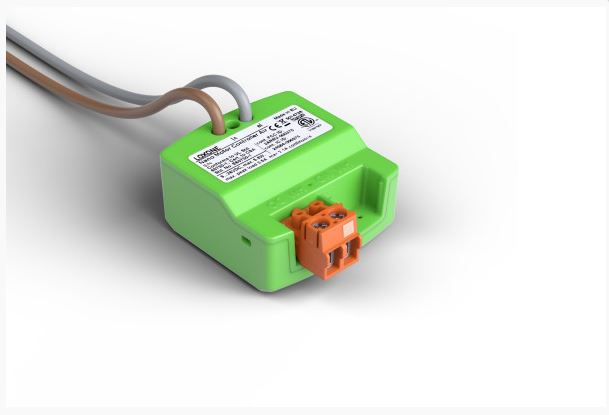

Der Nano Motor Controller Air ist ein kompaktes Unterputzmodul mit Gleichstrom Ausgängen, welches über die Loxone Air Technologie angesteuert wird. An den konfigurierbaren Ausgänge können Gleichstrommotoren in der Geschwindigkeit gesteuert, oder LED Leuchtmittel gedimmt werden. Sie können den Nano Motor Controller Air in drei verschiedenen Betriebsarten einsetzen: Motor Bidirektional, Motor Unidirektional und PWM Dimmung. Zusätzlich verfügt das Modul über eine Überstromerkennung sowie eine Stromflusserkennung welche zur Ermittlung der Fahrzeit eingesetzt werden kann.
-
3 Betriebsarten
- Motor Bidirektional (1 Ausgang, Polwendeschaltung)
- Motor Unidirektional (2 Ausgänge)
- PWM Dimmer (1 Ausgang)
-
Max. Gesamtbelastung der Ausgänge
- Bi- & Unidirektional: 2,1A kontinuierlich; 3,5A Spitze (<30s)
- Dimmer: 2,1A
-
Drehzahlgeregelt bei Bi- & Unidirektional
-
Betriebsspannung 9...26VDC
-
PWM Frequenz:
- Bi- & Unidirektional: 1 … 10kHz
- PWM Dimmer: 400Hz
-
Stromflusserkennung: 100 … 3500mA
-
Überstromerkennung: 100 … 3500mA
-

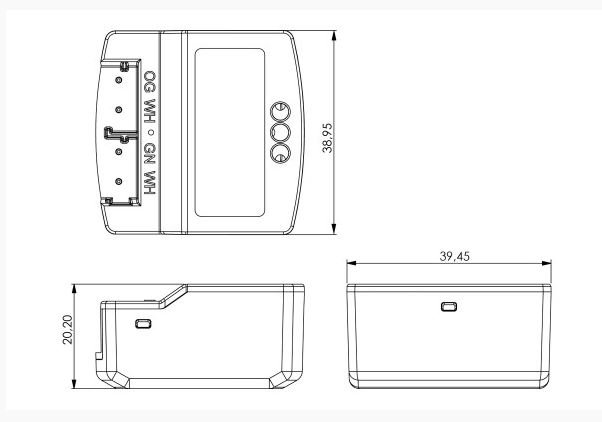

Sehr kompakte Bauweise: 40x39x20,5mm
-
Integrierte 150mm lange Anschlussleitung
-
Inbetriebnahme in Rekordzeit dank der Loxone Air Technologie

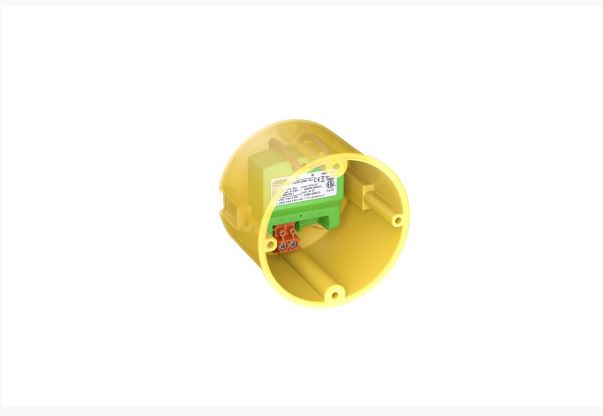

Unterputzmodul zu Integration von Gleichstrommotoren (Polwendeschaltung) und LED Leuchtmitteln
Sie können mit dem Nano Motor Controller Air zwischen drei Betriebsarten wählen. Im Bidirektionalen Betrieb können Sie einen 9 … 26VDC Motor mit Polwendeschaltung ansteuern, im Unidirektionalen Betrieb zwei 9 … 26VDC Motoren mit gleichbleibender Drehrichtung. Es kann in beiden Modi die Drehzahl des Motors stufenlos gesteuert werden. Sie können den Nano Motor Controller Air auch als 1 Kanal PWM dimmer für 24VDC LED Leuchtmittel einsetzen.
| Motor Bidirektional |  |
| Motor Unidirektional |  |
| Dimmer |  |
- 1x Nano Motor Controller Air
- 1x Beipackfolder
